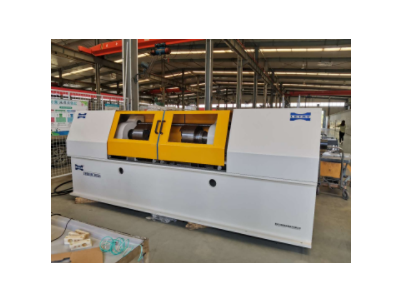

柔性管线及铰接管线试验台，用于石油管道柔性管线的弯曲柔性试验和铰接管线的动态范围转动试验，配置环境试验箱和管线加压的压力源后，来模拟柔性管线在不同温度环境、不同压力条件下的低周弯曲疲劳循环过程。测试柔性管线在承受内压、温度环境和低周弯曲疲劳载荷共同作用下的寿命。
软件界面沿袭了力创公司简洁大方的外观风格，分为菜单区、数据显示区、图形显示区、控制操作区和状态显示区五大功能区域。菜单区位于窗体顶部，用来处理试验方案的加载、编辑、保存以及浏览试样数据等。
|
序号 |
项目 |
指 标 |
|
|
1 |
z大试验扭矩 |
2000N.m |
|
|
2 |
扭矩测量精度 |
±1% |
|
|
3 |
角度传感器量程 |
±45° |
|
|
4 |
转动角度范围 |
±45° |
|
|
5 |
速度范围 |
10mm/min～1000mm/min，连续可调 |
|
|
6 |
控制器采集速率 |
所有通道均以1kHz速率进行同步反馈采集； |
|
|
7 |
温度试验箱 |
温度范围 |
-60℃～180℃ |
|
内部空间 |
长×宽×高=4000mm×3000mm×3000mm |
||
|
8 |
油管试验内压 |
0～140MPa，连续可调 |
|
|
9 |
压力传感器 |
量程：200MPa、接口M20×1.5 |
|
|
10 |
弯曲模板弯曲半径 |
900mm、1000mm、1100 mm、1150mm、1200mm、1250mm |
|
|
11 |
适用柔性管线尺寸范围 |
内径：2in～4in（50.8mm～101.6mm） |
|
|
12 |
适用铰接管线尺寸范围 |
内径：1in～4in（25.4mm～101.6mm） |
|
